Mini LED Module防护性能分析



CHIP1010等贴装的小间距显示屏所用的灯珠焊盘过于脆弱,搬运、安装、使用中磕碰极易损坏灯珠。尤其是租赁屏,受应用场合所限必须反复进行安装、拆卸及运输。这对于小间距显、拆卸的CHIP1010显示屏模组边缘有示屏来说,是一大技术瓶颈。如图3所示,在展会中装屏多颗灯珠被碰碎,而同样装屏、拆卸的 Mini LED Module显示屏模组完好无损。

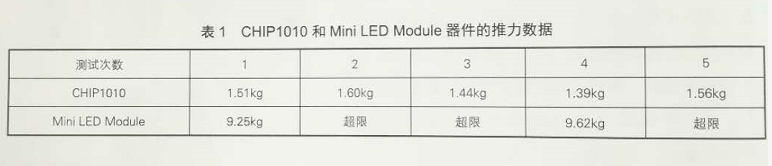

CHP1010器件尺寸为1.0mm×1.0mm×0.65/09mm,胶体与基板接触面积只有1mm2,黏接强度低;4个焊盘的尺寸均为0.3mm×0.3mm,SMt回流焊后,容易发生虚焊,即使焊接良好,也容易被碰碎,防护性能脆弱。4in1P1.58、P1.56的 Mini LED Module器件尺寸为2.58mm×2.58mm×0.90mm,有16个或8个引脚。相比之下,胶体与基板之间的黏接强度和引脚与PCB板之间的焊接强度都提高很多。分别选用CiP1010和 Mini LED Module贴装良好的P1.58显示屏模组,各选5pcs器件测试推力,结果见表1





数据显示,CHP1010推力约为1.5kg, Mini LED Module Mini LED Module产品尺寸更大,对撞击、振动等具有更强的防护能力,解决了小间距显示屏产品防护性能差的痛点。

艾比森ACE认证培训项目,是一场LED技术培训,ACE培训内容主要是LED显示屏的理论与实际操作,针对的是个人的认证培训。了解更多ACE认证培训,网址: http://www.absen.cn/ace.html

知识来源于互联网,如有版权问题,请联系修改。
